Greenpark – Neues Wohnquartier in serieller Bauweise in Berlin
Effiziente Bauabläufe durch thermische Trennung von vertikalen Wärmebrücken an Attika und Stahlbetonwänden
Foto (Header): © H´GROUP BERLIN GREENPARK GmbH & Co. KG, Köln
Dank vorgefertigter Bauteile aus dem Betonfertigteilwerk geht es bei der Errichtung der 15 Wohngebäude des Projekts „Greenpark“ in Berlin rasch voran. Hier entstehen 860 Wohnungen, davon 100 Sozialwohnungen. Baustart war im April 2024. Im Frühjahr 2026 soll alles fertig sein. Für die zuverlässige thermische Trennung der vertikalen Wärmebrücken in der Gebäudehülle, der Attika sowie den Stahlbetonwänden im Kellergeschoss und in der Tiefgarage erweisen sich die Bauprodukte Schöck Isokorb CXT und Schöck Sconnex als ideale Lösung. Die tragenden Wärmedämmelemente werden den spezifischen Anforderungen des seriellen Bauens in besonderer Weise gerecht.
Das neue Wohnquartier Greenpark liegt an der Buschkrugallee im Süden des Berliner Stadtteils Neukölln auf dem circa 30.000 Quadratmeter großen Areal eines ehemaligen Freizeitbades. Das städtebauliche Ensemble, das durch Gemeinschaftsflächen wie Fitnessbereiche, Spielflächen und Sportplätze aufgewertet wird, schafft mit insgesamt 36.000 Quadratmeter Wohnfläche neuen und in Berlin dringend benötigten Wohnraum. Der Entwurf stammt von ioo Architekten Elwardt + Lattermann aus Berlin. 2024 stieg Bauwens aus Köln als Projektentwickler ein. Errichtet werden die Gebäude vom Bielefelder Bau- und Dienstleistungsunternehmen Goldbeck. Goldbeck steht für systematisiertes und serielles Bauen. Das Unternehmen fertigt beispielsweise wesentliche Bauteile industriell im eigenen Werk vor und montiert sie passgenau auf der Baustelle. Das ermöglicht kurze Bauzeiten.
Bezahlbarer Wohnraum durch serielle Bauweise
Angesichts der Baukostensteigerungen ist bezahlbares Wohnen immer schwieriger zu realisieren. Dieser Herausforderung begegnet Goldbeck mit gesamtheitlichen Prozessen, die mit Hilfe spezialisierter Produktlösungen und neuer Ansätze vereinfacht und beschleunigt werden. Auf diese Weise konnten auch die für die thermische Trennung der Gebäudeteile eingesetzten tragenden Wärmedämmelemente von Schöck nahtlos in den Bauablauf integriert werden. Der Bauteilehersteller war bereits früh in die Planung involviert und entwickelte gemeinsam mit dem Bauunternehmen spezielle, an den spezifischen Bedarf des Fertigteilbaus angepasste Lösungen. „Wir schätzen die positive Zusammenarbeit mit Schöck in diesem energetisch anspruchsvollen Projekt sehr“, sagt Dennis Pohl, Entwicklungsingenieur bei Goldbeck.

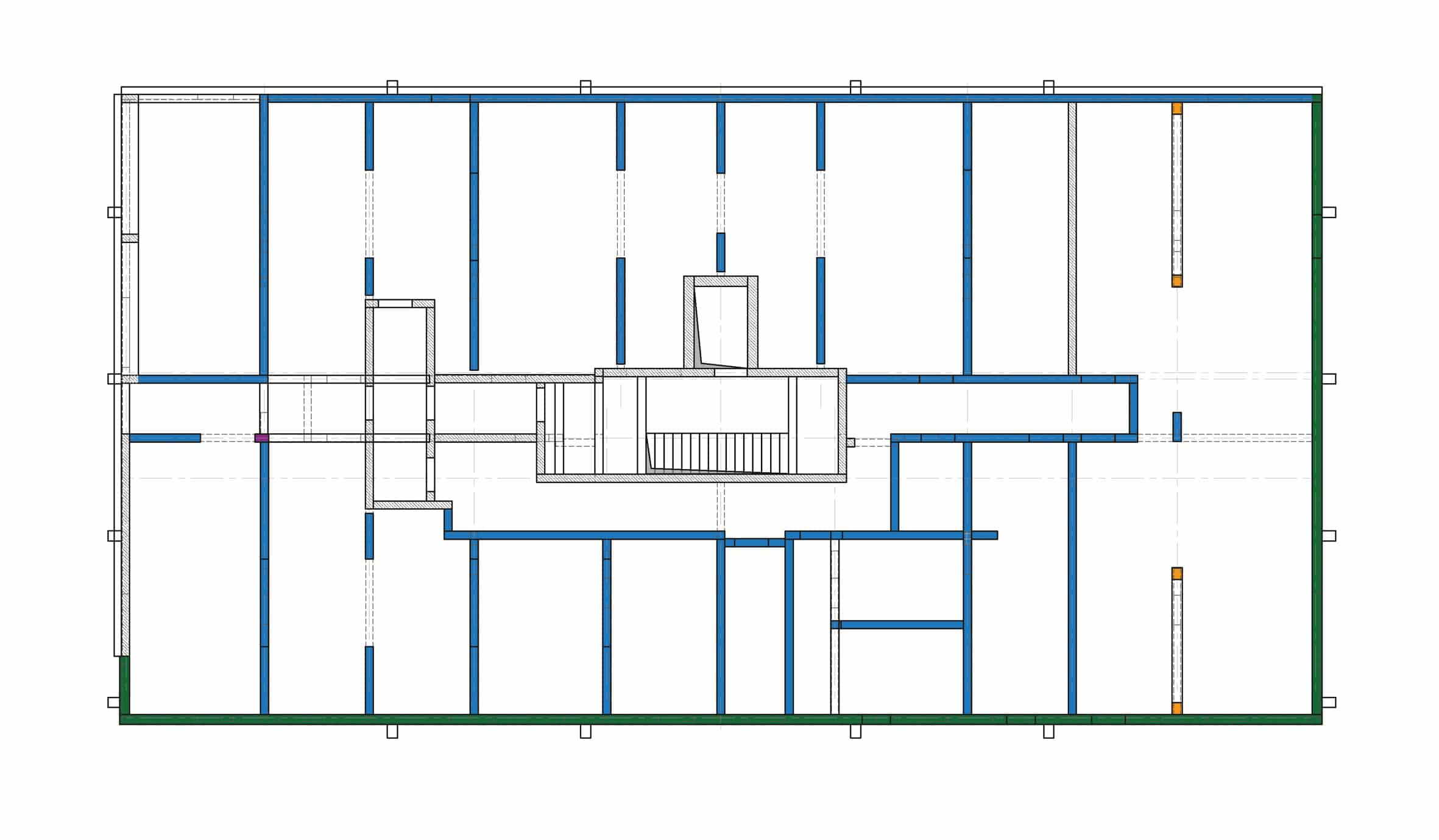

Übersichtsplan mit markierten tragenden Wärmedämmelementen Sconnex Typ W im Bereich der Wände (grün und blau) und Typ P im Bereich der Stützen (gelb und lila).
Plan: GOLDBECK GmbH

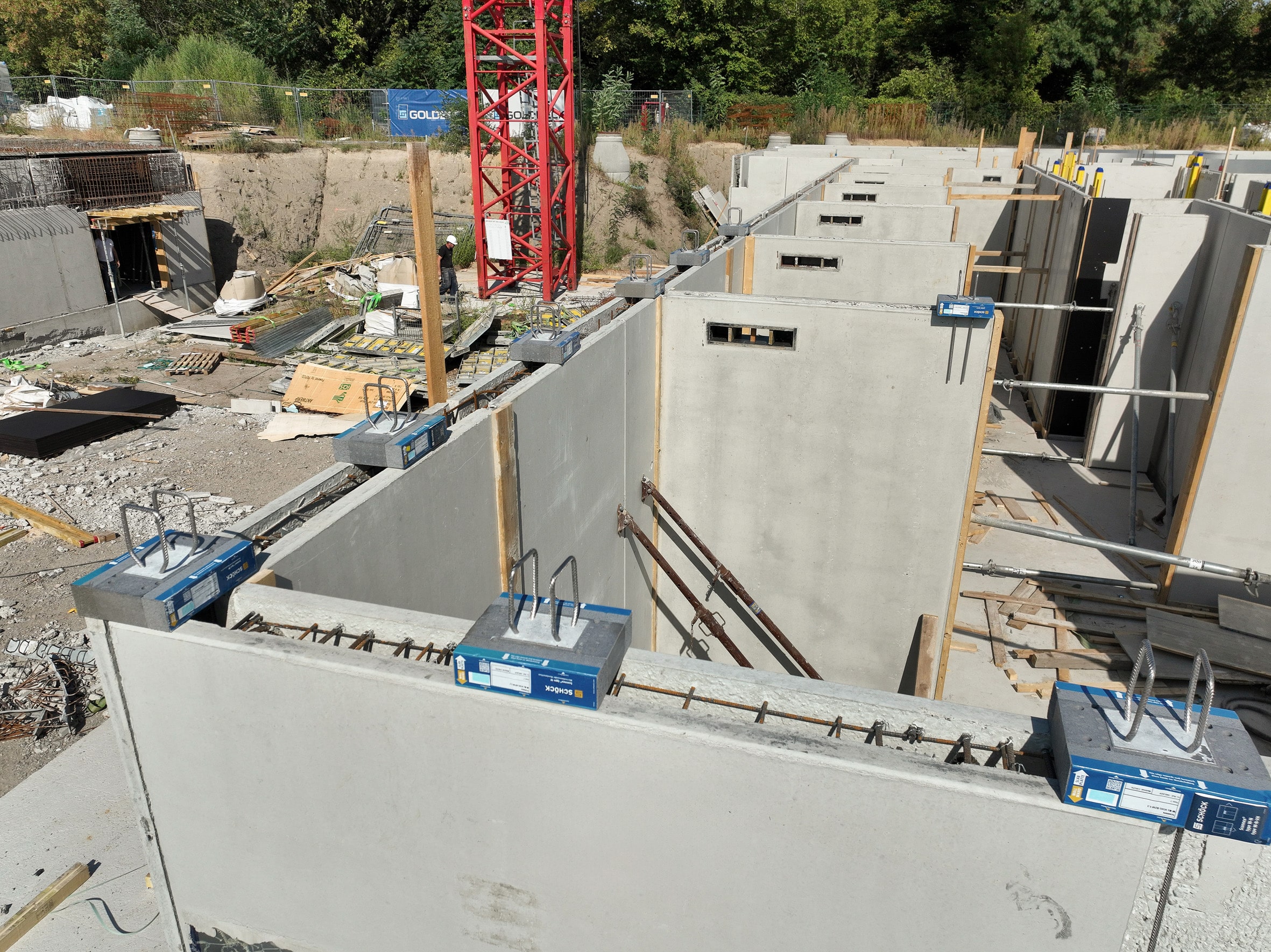

Schöck Sconnex Typ W wird auf die Wandschalen der Elementwände im Untergeschoss aufgesetzt.
Bild: Schöck Bauteile GmbH
Schöck TELLIGENT® – Die neue Bau-Effizienz
Schöck präsentiert TELLIGENT®: ein ganzheitliches Konzept für wirtschaftliches und effizientes Bauen.
Mit der Marke TELLIGENT® ergänzt Schöck seine breit aufgestellte Fachkompetenz im Bereich Dämmen und Tragen um intelligente Anschlusslösungen für Bauweisen mit hohem Vorfertigungsgrad. Umfangreiches Expertenwissen kombiniert mit wegweisenden Produkten sowie kundenspezifische Lösungen setzen neue Maßstäbe im Bauwesen.
Jetzt mehr erfahren: https://www.schoeck.com/de/telligent
Schöck Isokorb CXT Typ A statt Flankendämmung
Bei Greenpark waren nicht nur die Ansprüche an die Bauzeit, sondern auch an die Energieeffizienz hoch. Zur thermischen Trennung der für alle Gebäuden eingeplanten Attiken war Schöck Isokorb CXT Typ A aufgrund spezifischer Charakteristika die ideale Lösung: Die Dämmkörperdicke von 120 mm und Hochleistungskomponenten machen das tragende Wärmedämmelement für die thermische Entkopplung von Attiken und Brüstungen zu einer energieeffizienten Alternative gegenüber dem Einpacken mit Dämmstoffen. Mit Isokorb CXT Typ A lassen sich schlankere Bauteile mit Sichtbetonflächen realisieren – mit einem entsprechenden Zugewinn an Fläche und Optik.
Schnell montiert und wartungsfrei
Ein weiterer wichtiger Punkt war der einfache Einbau von Schöck Isokorb CXT Typ A. Das Produktkonzept aus Combar Zugstäben und Betonlagern hat gegenüber herkömmlichen Lösungen mit gebogenen Bewehrungsstäben den Vorteil, dass das Wärmedammelement nahezu kollisionsfrei in die Deckenbewehrung geführt werden kann. Dank anwendungsbezogener, geprüfter Nachweise ist außerdem keine gesonderte bauseitige Bewehrung erforderlich.
Schöck Isokorb CXT Typ A wird einfach auf die Deckenschalung gestellt und ist einschließlich Lagefixierung in fünf Minuten eingebaut. Für das auf Tempo und Wirtschaftlichkeit ausgelegte Konzept der seriellen Bauweise sind das optimale Voraussetzungen.
Sonderlösung mit integrierter Montagestütze
Um den Bauablauf noch stärker zu vereinfachen und zu optimieren, entwickelte Schöck in Zusammenarbeit mit dem von Goldbeck beauftragten Fertigteilwerk thomas allton GmbH ein spezielles, neues System. Das Ziel war, Zusatzarbeiten auf der Baustelle zu reduzieren und möglichst viel industriell vorzufertigen. Deshalb sollte Schöck Isokorb CXT Typ A bereits im Werk in die Stahlbetonbrüstungen eingebaut und diese komplett montiert als Vollfertigteil an die Baustelle geliefert werden.
Um die nach unten herausstehenden Combar Stäbe beim Transport und Einsetzen der Vollfertigteile vor Beschädigung zu schützen, gab es eine Sonderlösung: Im Fertigteilwerk wurde das Dämmteil des Isokorb CXT zentrisch durchbohrt, sodass die Montagestütze aus Combar durchgeführt und in die Wand mit einbetoniert werden konnte. Der Kopfbolzen am auskragenden Ende des Stabs, der als Aufstellfuß dient, erlaubt eine sichere und effiziente Positionierung vor Ort. Im Rahmen von Pilotversuchen im Werk wurde die Transporttauglichkeit und die Robustheit des Systems verifiziert, bevor die Produktion in Serie ging.
Anschluss ohne Wärmebrücken
Auch zur thermischen Trennung der Kellerräume und Tiefgaragen vom beheizten Wohnraum kam ein Produkt von Schöck zum Einsatz: Der Anschluss ans Gebäude erfolgte in diesem Fall mit Schöck Sconnex Typ W für Stahlbetonwände. „Wir mussten bei dem Projekt sehr viele Bauteile thermisch trennen“, erklärt Lars Handschuh, Planungskoordinator bei Goldbeck und führt aus: „So wird beispielsweise im Sinne des wirtschaftlichen Bauens alles verschlankt und optimiert. Die Dicke der Wärmedämmung im Außenwandbereich betrug nur 14 Zentimeter. Wir brauchten hier eine gute Lösung, um Wärmebrücken zu vermeiden. Schöck Sconnex war genau das, was wir suchten und hat ausgezeichnet funktioniert.“
Schöck Sconnex in besonderer Anwendung
Schöck Sconnex Typ W unterbindet den Wärmefluss von den Untergeschosswänden in die Bodenplatte und ermöglicht den Verzicht auf Flankendämmung. Die Untergeschosswände wurden bei Greenpark mit Halbfertigteilen als Stahlbeton-Elementwand errichtet und stellten für Schöck Sconnex Typ W eine Sonderanwendung dar. Dabei wurde das Bauteil auf die Wandschalen der Stahlbeton-Elementwände an den vorgesehenen Stellen aufgesetzt, bevor diese mit Beton verfüllt wurden.
Überzeugende Standardlösung
In dieser Anwendung konnte Schöck Sconnex als Standard-Systemlösung mit einem reibungslosen Einbau und in statischer Hinsicht punkten. „Mit Schöck Sconnex konnten wir auf die Flankendämmung verzichten, welche geometrisch oft nicht funktioniert hatte, und haben die gewünschte energetische Qualität des Gebäudes erreicht. Die entsprechenden GEG-Nachweise liegen bereits vor“, lautet das positive Fazit von Lars Handschuh, der sich gut vorstellen kann, bei ähnlichen Projekten und Randbedingungen wieder auf Schöck Sconnex zu setzen.
Bautafel
- Objekt: Greenpark Berlin mit 860 Wohnungen verteilt auf 15 Gebäude
- Bauzeit: Baubeginn 2024, geplante Fertigstellung 2026
- Gesamtwohnfläche: 36.000 m²
- Gemeinschaftsflächen 1.400 m²
- Architektur: ioo Architekten Elwardt + Lattermann, Berlin, www.ioobln.de
- Bauherr: H´GROUP BERLIN GREENPARK GmbH & Co. KG, Köln, www.hgrp.eu
- Generalunternehmen: Goldbeck GmbH, Bielefeld, www.goldbeck.de
Schöck Produkte
- Schöck Isokorb CXT Typ A mit Part Z
- Schöck Sconnex Typ W, Schöck Sconnex Typ P mit Part Z

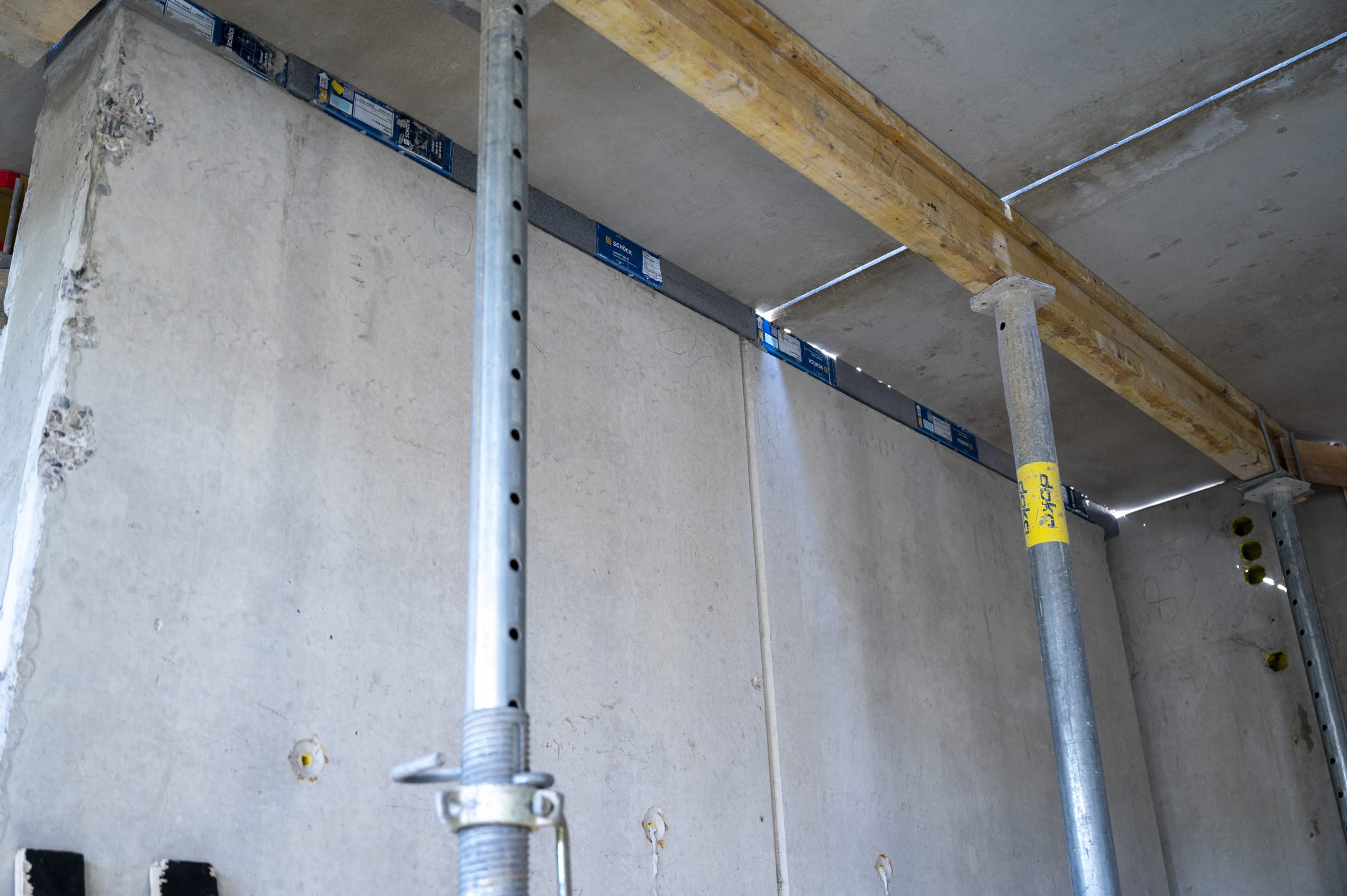

Zwischen den tragenden Wärmedämmelementen sorgt das nicht tragende Dämmteil Part Z für eine durchgehende Wärmedämmebene.
Bild: Schöck Bauteile GmbH

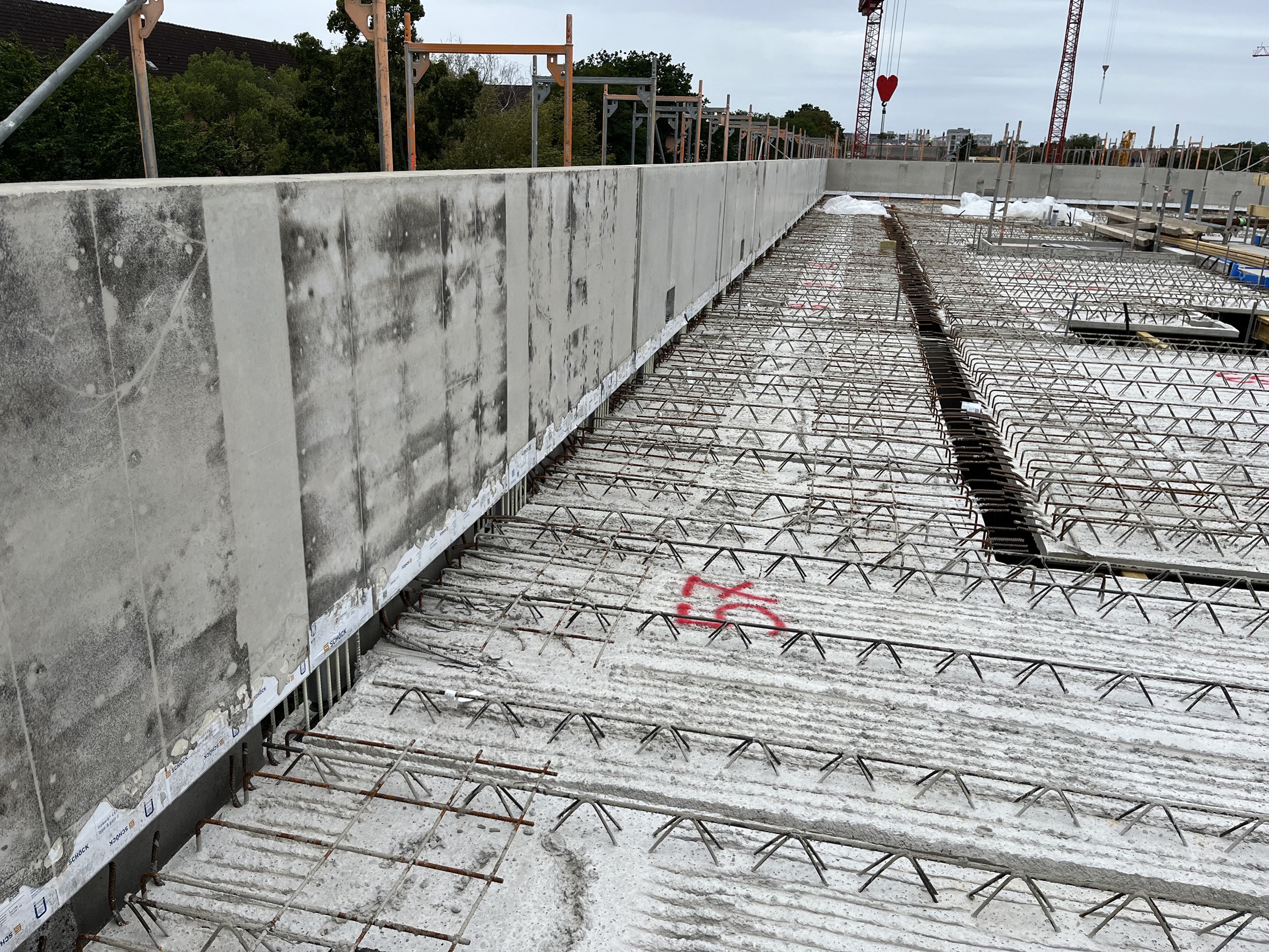

Beispiel für die Platzierung der Brüstungselemente auf Elementdecken, bevor der Beton aufgebracht wird.
Bild: Schöck / A. Brendel
